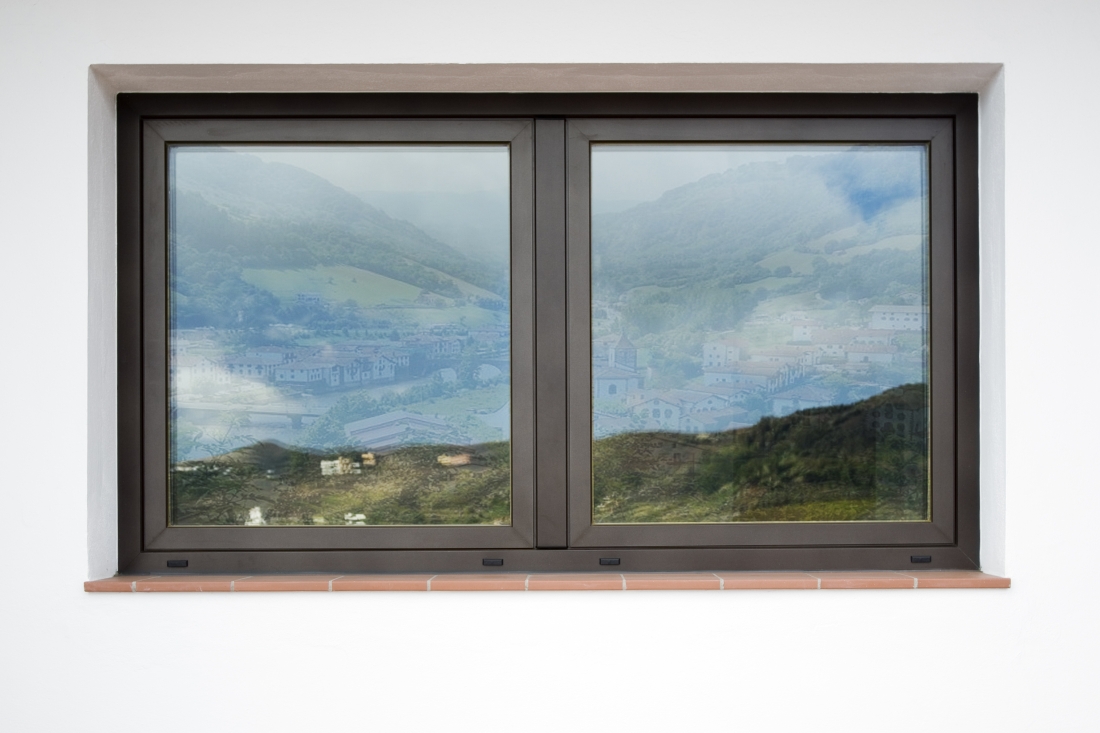

Systém Cor-70 Skryté krídlo CC16 s PTM

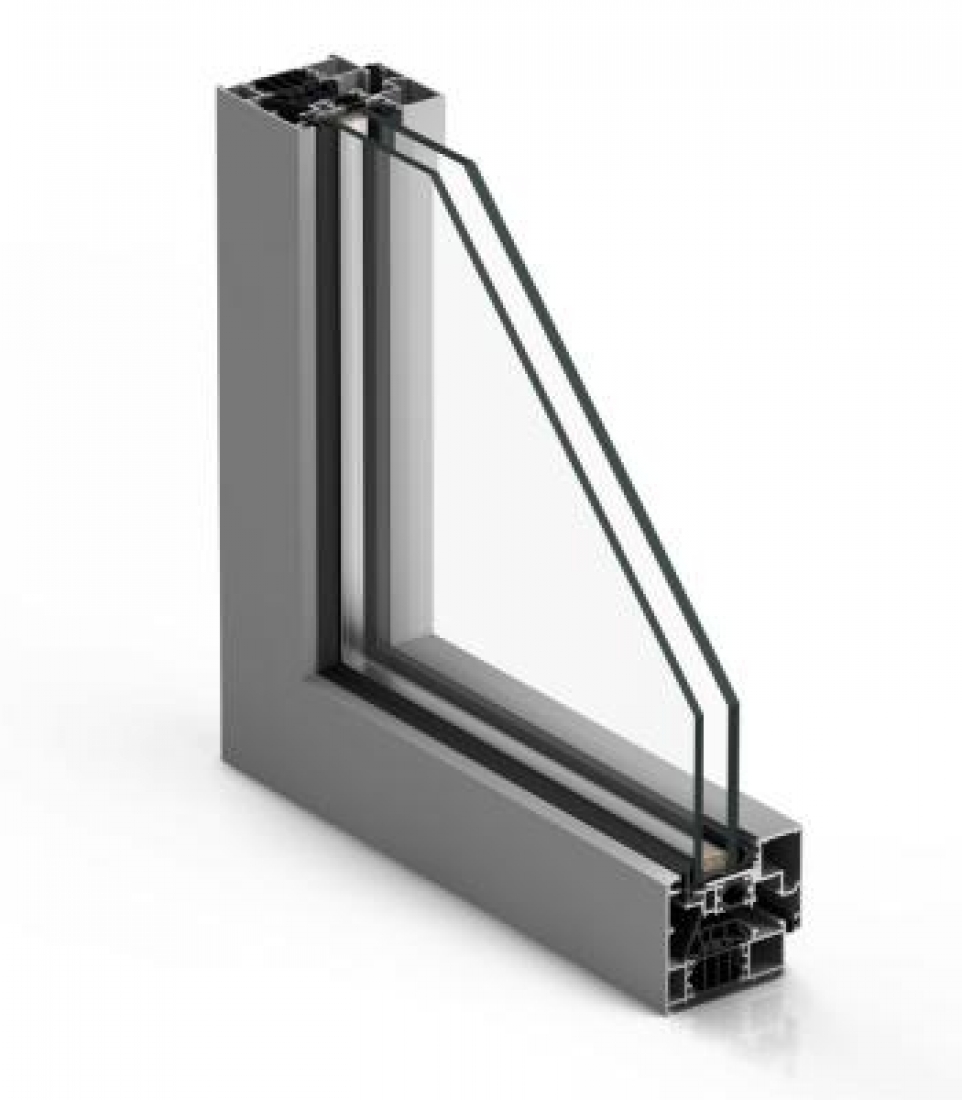

Systém pántového okna s konštrukčnou hĺbkou rámu 70 mm so skrytým krídlom, ktorý v sebe spája funkčnosť a estetickosť hliníkových profilov.

Vďaka dizajnu jeho profilov, v ktorom sú na krídle profily zvonka úplne skryté, takže je prakticky nemožné rozoznať pevné časti od častí, ktoré sa dajú otvárať, sa dosiahne minimálna viditeľná oblasť hliníkového profilu až do 70 mm a maximalizuje sa zasklená oblasť okna.

Dodávka a umiestnenie okien / pántových balkónových dverí Canal Cortizo, zložených z profilov zliatiny hliníka 6063,s tepelným spracovaním T-5 a taktiež kovania a príslušenstva exkluzívne z Canal Cortizo, aby sa zabezpečilo korektné fungovanie systému a výsledkov dosiahnutých pri skúškach.

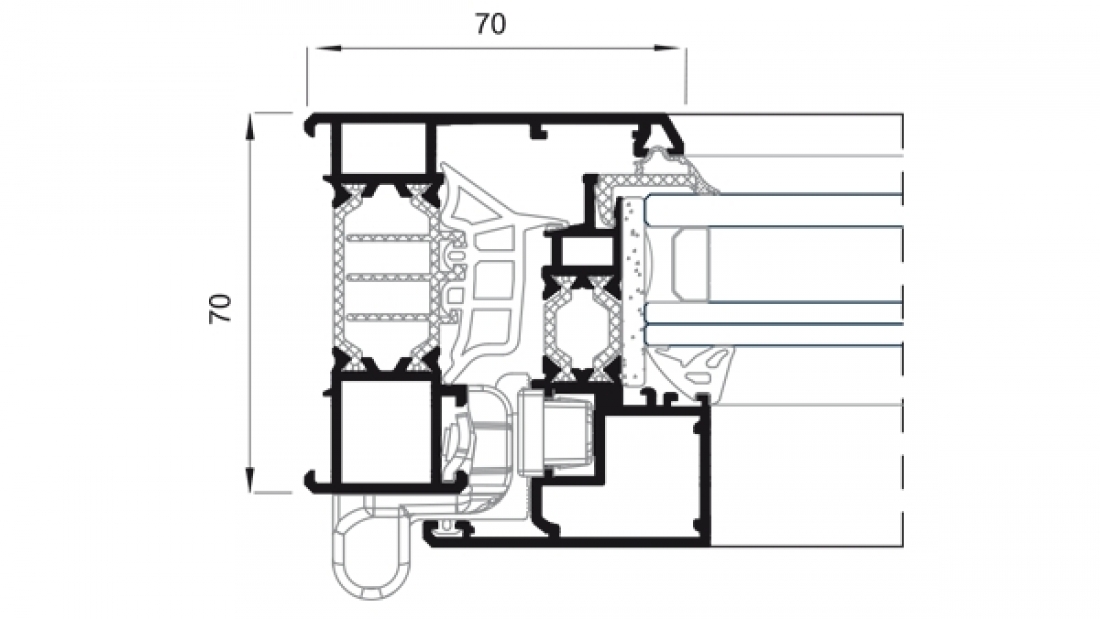

Rám a krídlo majú časti o veľkosti 70 mm a 69 mm a kapacitu zasklenia 34 mm. Priemerná hrúbka hliníka je 1,5 mm pre profil okien.

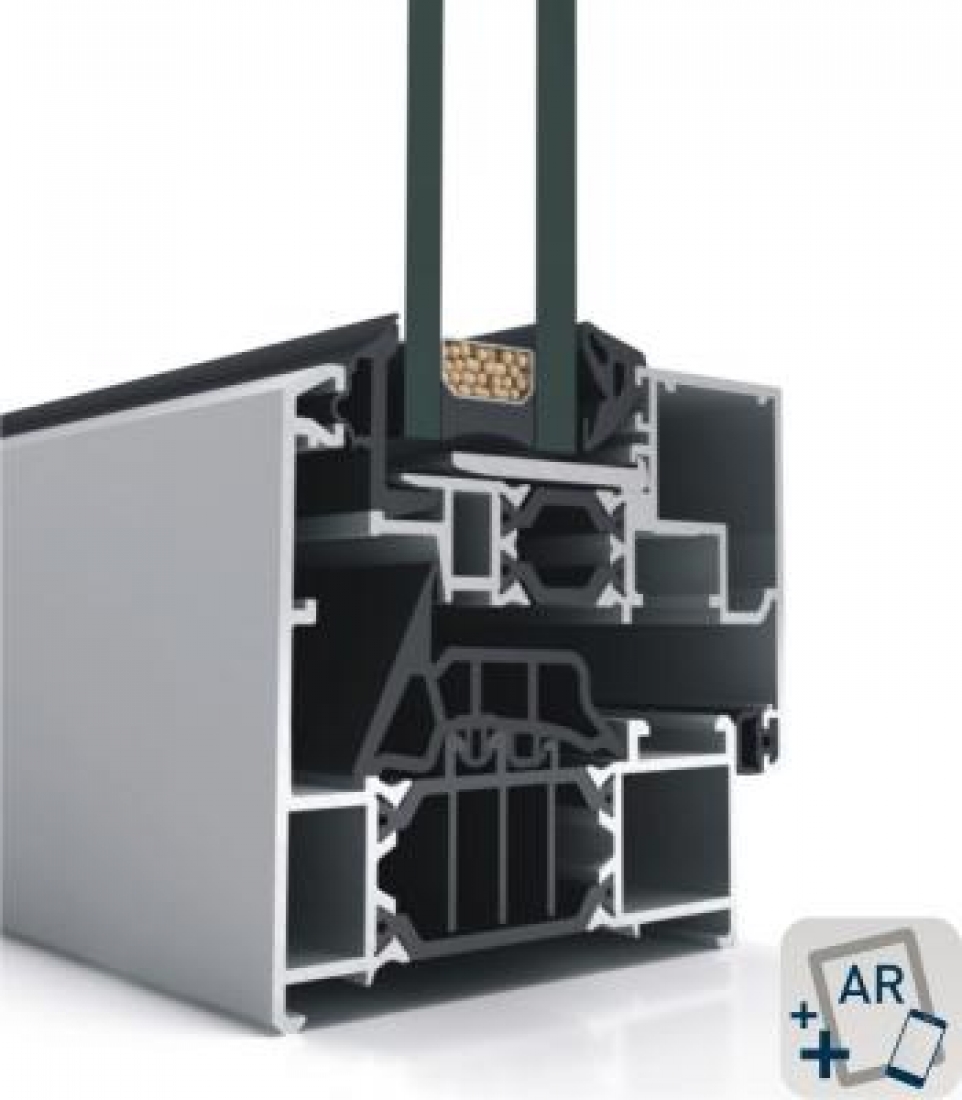

Hliníkové profily sú opatrené tepelnou izoláciou-prerušenie tepelného mosta, vložením izolačných tubulárnych tyčí 6,6 z polyamidu s hĺbkou 35 mm na ráme, 16 a 20 mm na krídle, vystužené 25 % sklených vlákien a polyulefínovou penou v oblasti vypodloženia skla.

Vodotesnosť zaručuje systém trojitého tesnenia z EPDM.

Kategórie dosiahnuté v skúšobnom laboratóriu:

Prievzdušnosť podľa Normy UNE-EN 12207 : 2000	Trieda 4
Vodotesnosť podľa Normy UNE-EN 12208 : 2000	Trieda E1500
Odolnosť proti vetru podľa Normy UNE-EN 12210 : 2000	Trieda C5

* Skúška na referenčnom okne	1,23 x 1,48 m jedno krídlo

Maximálne rozmery :

šírka	1600 mm
výška	2800 mm

Okno jedno krídlo
Maximálna hmotnosť	krídlo 150 kg

Pre ďalšie typy okna maximálnu hmotnosť a rozmery konzultovať.

TECHNICKÁ ŠPECIFIKÁCIA

Stavebná hĺbka rám:

70mm, krídla až 70mm

Počet komôr:

Šírka polyamidovej vložky Rám – 35 mm. Krídlo – 16 / 20 mm.

Hrúbka vonkajších stien:

1,5 mm

Dorazový systém tesnenia:

ano

Hrúbky zasklenia:

max. 58 mm Maximálna zvuková izolácia Rw=45 dB

Tepelná izolácia systému:

Uw od 1,3 (W/m²K) Konzultovať typ, rozmery a sklo

Tepelná izolácia okien:

záleží od rozmerov a od použitého skla

DOPLNKY A SLUŽBY

Práce

Demontáž - drevené, kovové
Montáž podľa STN 73 31 34 o správnej montáži
Montáž Štandart - PUR pena,
Murárske práce, odvoz a likvidácia odpadu

Doplnky

Parapety vnútorné PVC,
Parapety vonkajšie AL do 1 mm - ohýbaná, do 2 mm - extrudované
Interiérové horizontálne žalúzie celotieniace
Siete proti hmyzu okenné pevné, balkónové otváravé,posuvné
Vonkajšie plastové rolety

Miesto montovania

Byt - panelový dom, tehlový dom
Rodinný dom - klasické okná, kastlové (špaletové) okná
Novostavba

Inovácia

Ak chcete urobiť niečo viac pre seba použite najnovšie technológie.

Montáž podľa STN 73 31 34 - ISO BLOCO ONE
